20 sept 2026 · Ger

Mejoras en Spoke Calculator: equilibrio de tensión y tablas propias

He estado revisando Spoke Calculator a partir de las medidas de mi llanta Dartmoor y de las observaciones de LyN_Suiza en ForoMTB, que me ayudaron a dar más protagonismo al equilibrio de tensión y a la información que necesitas junto al tensiómetro. Gracias por dedicarle ese rato.

Para medir la Dartmoor usé un radio de 184 mm y otro de 290 mm, con 68 mm entre los interiores de los codos. Total: 542 mm de ERD, con las puntas a ras de la parte superior de la cabeza de las cabecillas. Dejé el procedimiento y la foto en la guía para medir el ERD.

Para explicar los cambios de tensión he preparado ejemplos didácticos con valores elegidos para que las comparaciones se vean claras. Las mediciones de la Dartmoor están en la guía enlazada arriba; los datos de estas capturas sirven solo para explicar la aplicación.

El offset ahora pide distancia y dirección

La orientación del offset dependía automáticamente de la geometría del buje y podía resultar poco clara al cambiar medidas. He puesto esa elección junto al campo: si la llanta es asimétrica, indicas la distancia y hacia qué lado están desplazados los agujeros.

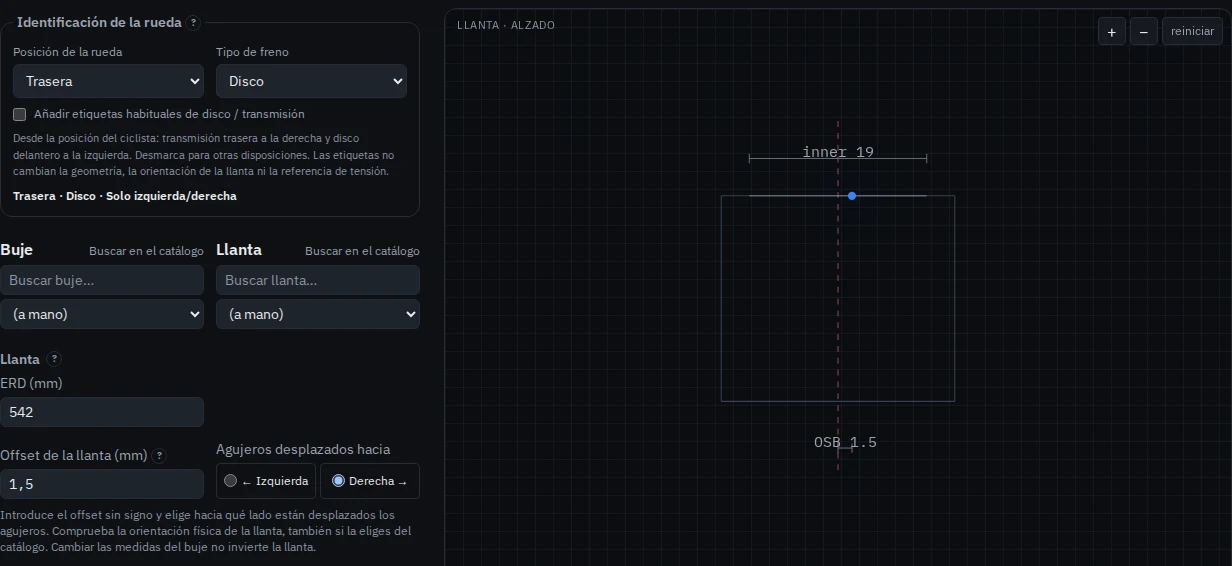

En la calculadora de longitud, escribe la magnitud sin signo, por ejemplo 1,5 mm, y marca izquierda o derecha. Ambos lados se entienden desde la posición del ciclista. Mantén ese punto de vista al mirar el dibujo o al dar la vuelta a la rueda en el soporte.

El visor refleja el desplazamiento elegido. Revisa que corresponda a la orientación real de la llanta, también si has seleccionado una del catálogo. La dirección se mantiene al elegir otro buje. Al abrir un archivo antiguo, la aplicación adapta la convención del offset y conserva la geometría con la que se calcularon sus longitudes.

Puedes obtener la misma longitud comercial al invertir el offset si el redondeo cae en el mismo escalón, aunque los valores brutos de cada lado hayan cambiado. Conviene mirar ambos para comprobar el efecto de la orientación. Antes de pedir radios, revisa ERD, referencia de cabecilla y alcance de la rosca.

Cada montaje lleva su identidad

Cuando vuelves a un montaje guardado, ayuda encontrar su nombre y saber si corresponde a la delantera o a la trasera. Ahora puedes anotar también el tipo de freno y tener esos datos junto a las medidas.

Puedes añadir las etiquetas habituales de transmisión y disco o dejar solo izquierda y derecha. Si tu montaje no sigue la disposición convencional, usa las genéricas. La posición del ciclista sigue siendo la referencia física.

El nombre y ese contexto pasan de longitud a tensión al pulsar Tensa esta rueda. Si cambias la etiqueta de trasera a delantera, las medidas y el lado de referencia conservan los valores que habías puesto. Revísalos al llegar a la otra herramienta y ajusta los objetivos según la geometría y las indicaciones del fabricante de tu llanta. El campo arranca con 110 kgf como valor provisional, pendiente de esa comprobación.

Equilibrio y objetivo se comprueban por separado

Con el selector Equilibrio / Objetivo puedes comparar la tensión de cada radio con la media de su lado y, después, comprobar cómo queda respecto a la tensión que buscas. El radar usa la referencia elegida y los resúmenes mantienen las dos comprobaciones a la vista. Puedes ajustar una tolerancia para el equilibrio y otra para el objetivo.

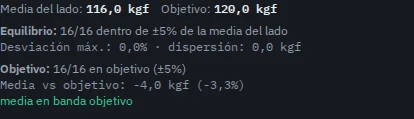

Este ejemplo de software lo muestra bien. Supón 16 radios de un lado a 116 kgf y un objetivo de 120 kgf:

• La media de ese lado es 116 kgf. Cada radio se desvía 0 kgf y 0 % de ella.
• Frente al objetivo, cada uno queda 4 kgf por debajo, aproximadamente −3,3 %.
• Con una banda objetivo ilustrativa de ±5 %, los límites son 114–126 kgf. Los 116 kgf están dentro.

En este caso, los 116 kgf ya cumplen las dos bandas. Llegar exactamente a 120 supondría seguir tensando pese a que el ejemplo ya está dentro del margen elegido. Con otras lecturas, podrías encontrar un lado muy uniforme pero demasiado flojo o tenso; el estado respecto al objetivo sigue visible mientras miras Equilibrio para ayudarte a detectarlo.

La comparación de equilibrio toma la media del propio lado. Así, los dos lados de una rueda aparaguada se evalúan por separado. Revisa también las filas individuales: una media correcta puede esconder radios demasiado altos o bajos. Si faltan lecturas o hay errores de conversión, verás la media marcada como provisional.

Las ventanas muestran kgf y lecturas del tensiómetro

Debajo del resumen de cada lado encontrarás los límites de trabajo ya convertidos a la escala de tu tensiómetro. Hay una fila para la banda alrededor del objetivo y otra para la banda alrededor de la media, con sus kgf y las lecturas equivalentes del aparato y perfil que has seleccionado.

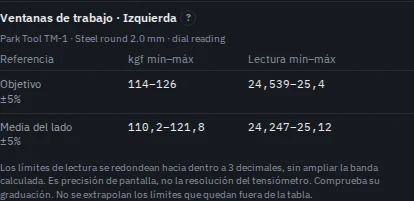

Con la tabla Park Tool TM-1 para acero redondo de 2,0 mm, y siguiendo el ejemplo anterior:

Para obtener esas ventanas, primero se aplica el porcentaje a la tensión y después se busca cada extremo en la curva de conversión. Ese orden importa: la curva puede cambiar de pendiente entre tramos. Aplicar el 5 % directamente a la lectura del aparato puede dar otro rango.

Los límites de lectura se redondean hacia dentro a tres decimales para mantenerlos dentro de la banda calculada. Al medir, fíjate en la graduación real de tu aparato: puede que esos decimales sean más finos de lo que permite leer. En escalas decrecientes, una lectura mayor puede significar menos tensión; la aplicación lo indica. Si un extremo queda fuera de la tabla, mantiene el límite en kgf y avisa de que falta su equivalencia de lectura.

Puedes traer una tabla propia

Mis tablas de tensión sirve para una pareja de instrumento y radio que necesite su propia conversión. Abre el panel en la herramienta de tensión, pega dos columnas desde una hoja de cálculo o importa CSV, TSV o JSON.

Antes de usarla, comprueba el nombre del aparato y el radio exacto. Indica las unidades de tensión, kgf o N, y revisa el formato decimal. Añade fuente, autor de la aportación y revisión. Si la curva corresponde a una unidad concreta del tensiómetro, déjalo escrito. Incluso entre radios de sección parecida puede cambiar la calibración.

En la vista previa puedes inspeccionar los puntos y la procedencia antes de seleccionar la tabla. La autoría la declara quien la aporta; comprueba la procedencia por tu cuenta, ya que Spoke Calculator no la ha revisado. Si guardas una revisión nueva, la anterior sigue disponible y los montajes que la usaban conservan sus conversiones.

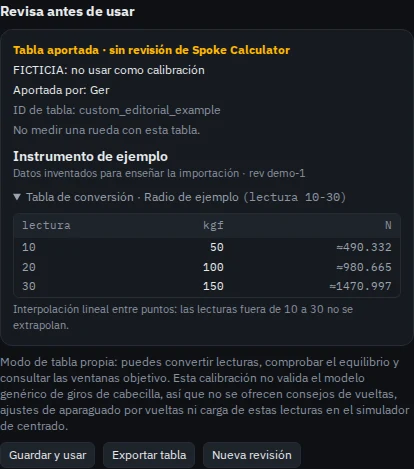

La siguiente captura usa puntos inventados únicamente para enseñar la importación. No los uses para medir una rueda.

Con una tabla propia puedes convertir lecturas, comprobar el equilibrio y consultar las ventanas. Es el modo diagnóstico. Para estimar cuánto cambia la rueda al girar una cabecilla haría falta validar además ese comportamiento. Por eso, al usar estas tablas quedan desactivados los consejos de vueltas, los ajustes de aparaguado por vueltas y la carga al simulador.

Guardar la rueda y volver a encontrar la ayuda

Los montajes se guardan en tu navegador, con bibliotecas separadas para longitud y tensión. Para continuar en otro navegador, exporta el JSON o copia el enlace del montaje. Si usaste una tabla propia de tensión, la revisión exacta viaja incluida y podrás recuperar las conversiones aunque allí tengas la biblioteca vacía. También puedes exportar el radar como imagen PNG para consultarlo o compartirlo; guarda el JSON si quieres volver a editar el montaje.

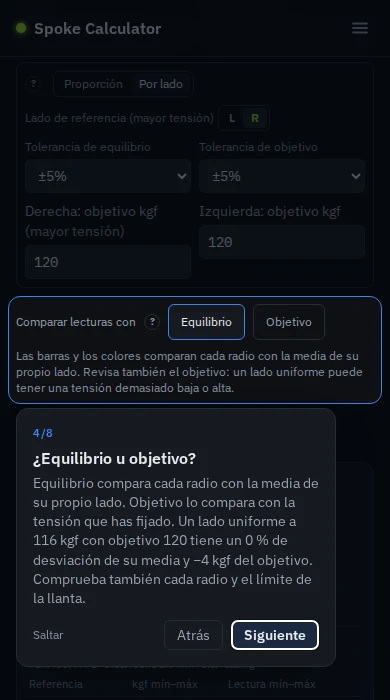

También he repasado los botones ? y el recorrido ¿Cómo se usa?. Las guías de longitud y tensión tienen ocho pasos y señalan las decisiones principales, incluidas estas novedades. Puedes recorrerlas mientras preparas tu rueda y cerrar la ayuda para seguir donde estabas, con tus datos intactos. Si prefieres explorar con una demo, pulsa Ver ejemplo.

Empieza por calcular las longitudes si todavía estás tomando medidas, o abre tensión si ya tienes lecturas. Comprueba el límite del fabricante, la calibración y el centrado físico mientras trabajas. Si algo no encaja con tu caso, cuéntame qué aparato, radio y medidas estás usando. Ese detalle concreto es lo que me ayuda a seguir mejorando la herramienta.
